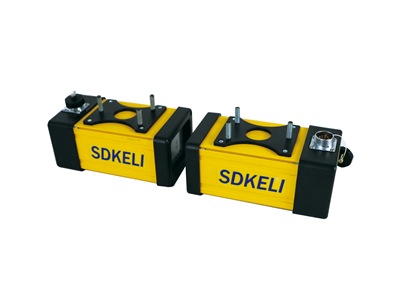

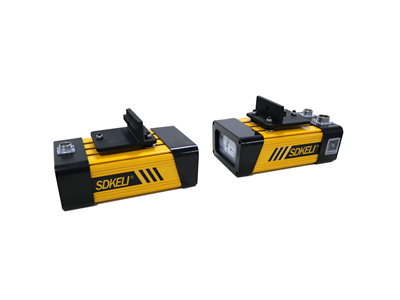

BLPS型折彎機保護裝置
產品介紹：BLPS型折彎機保護裝置是針對液壓折彎機人身安全保護而設計開發的一款安全四級光電保護裝置。它采用的動態檢測技術通過了TüV功能安全四級評估，并獲得了國家發明專利。該產品通過了EMC和LVD認證，完全達到了國際同類產品的先進技術水平。BLPS型折彎機保護裝置在折彎機上模模尖附件裝置保護區域，它為操作者在接近上模模尖區域的手臂和手指提供有效的安全保護。它兼顧了操作者的安全和機器的生產效率，是目前最有效的一個解決方案。BLPS系列折彎機保護裝置傳感器分為C型和D型，C型傳感器整機體積小，適用于安裝空間緊湊的場景，D型傳感器具有較強的抗振性能，安裝對光簡單快捷。
分享到：產品特點
BLPS型折彎機保護裝置傳感器可以單獨配合折彎機系統使用。每個檢測單元提供兩路獨立的安全輸出，輸出形式為PNP，通光時為ON狀態，輸出高電平；遮光時為OFF狀態，輸出低電平。遮光物體撤除后，OSSD自動進入ON狀態，3路接收單元對應6路OSSD輸出
傳感器根據折彎機系統的不同，可選擇配置不同的控制器，實現不同的應用功能
1、一類激光產品，對人眼安全，可檢測到4mm的物體，并允許振動偏差2、在折彎機上模模尖附近形成保護區域，并與上模模尖隨動，實現實時監控
3、提供完善的功能設計，多種操作模式：“正常模式”、“折盒模式”和“抑制模式”，滿足加工不同形狀零件的安全保護要求
4、可配置獨立的控制器系統，對自身無程序編輯能力的折彎機同樣適用
5、BLPS折彎機保護裝置抗電磁干擾、光干擾能力強
6、冗余設計，雙路輸出，安全可靠
7、D型折彎機保護裝置EMC和抗振性能提升，接線簡化，提供便攜式磁吸對光輔助裝置，對光更輕松
產品組成
由發射器、接收器、控制器、傳輸線、信號線、和電源線組成典型布線圖
 |

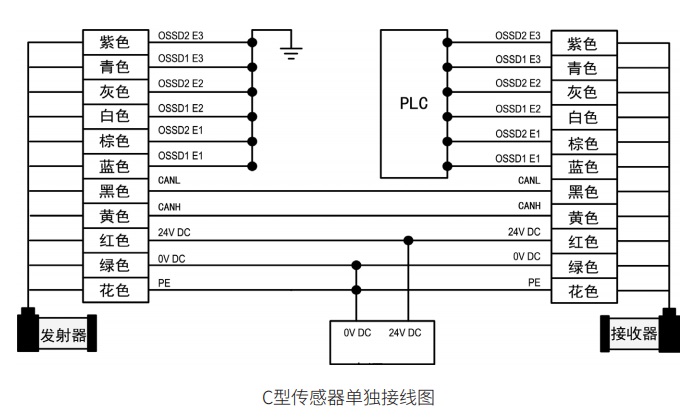

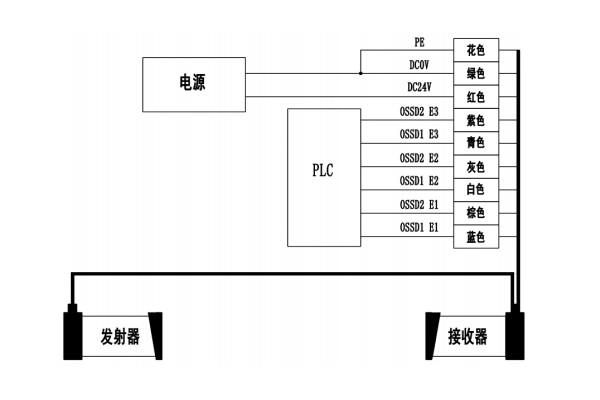

| C型傳感器單獨接線圖 |
 |
| D型傳感器單獨接線圖 |
| C型傳感器技術參數 | ||
|---|---|---|
| 安全等級 | Type4(IEC61496);PLe(ISO13849) | |
| 執行標準 | 2006/42/EC(機械安全指令)；2004/108/EC(EMC指令)；IEC61496-1；IEC61496-2；ISO13849-1 | |
| 光學特性 | ||
| 檢測光源 | 一類激光，波長635nm | |
| 檢測距離 | 0~20m | |
| 有效孔徑角 | ≤1.5mrad | |
| 環境特性 | ||
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -40℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 抗光干擾 | 白熾光源 | 3000Lux |
| 熒光光源 | 3000Lux | |
| 太陽光源 | 10000Lux | |
| EMC | EMS | 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求 |
| EMI | 符合EN61326-1和EN55011中對工業現場的電磁輻射要求 | |
| 抗振能力 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | |
| 抗沖擊能力 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | |
| 防護等級 | IP65 | |
| 外形尺寸 | 170×92×90mm | |
| 電氣特性 | ||
| 電源電壓 | 24VDC±20%（紋波±5%） | |
| 功耗 | ≤3.5W | |
| 消耗電流 | 發射器 | ≤50mA |
| 接受器 | ≤100mA（無負載） | |
| 響應時間 | ≤20ms | |
| 安全輸出（OSSD） | PNP輸出，每束檢測光輸出兩路控制信號;ON狀態時，lout≤200mA,Vout≥Vcc-2V;OFF狀態時，lout≤1mA,Vout≤2V | |
| D型傳感器技術參數 | ||
|---|---|---|
| 安全等級 | Type4(IEC61496);PLe(ISO13849) | |
| 執行標準 | 2006/42/EC(機械安全指令)；2004/108/EC(EMC指令)；IEC61496-1；IEC61496-2；ISO13849-1 | |
| 光學特性 | ||
| 檢測光源 | 一類激光，波長635nm | |
| 檢測距離 | 0~20m | |
| 有效孔徑角 | ≤1.5mrad | |
| 環境特性 | ||
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -40℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 同源光干擾 | 相同設計的發射元件的干擾光，不會導致BLPS產生危險失敗 | |
| 抗振能力 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | |
| 抗沖擊能力 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | |
| 防護等級 | IP65 | |
| 外形尺寸 | 202×120×110mm | |
| 電氣特性 | ||
| 電源電壓 | 24VDC±20%（紋波±5%） | |
| 功耗 | ≤3.5W | |
| 消耗電流 | 發射器 | ≤50mA |
| 接受器 | ≤100mA（無負載） | |
| 響應時間 | ≤20ms（整機包含控制器） | |
| 安全輸出（OSSD） | PNP輸出，每束檢測光輸出兩路控制信號;ON狀態時，lout≤200mA,Vout≥Vcc-2V;OFF狀態時，lout≤1mA,Vout≤2V;保護區域通光時處于ON狀態，遮光時處于OFF狀態 | |
| 防止相互干擾功能 | 回避光干擾算法 | |

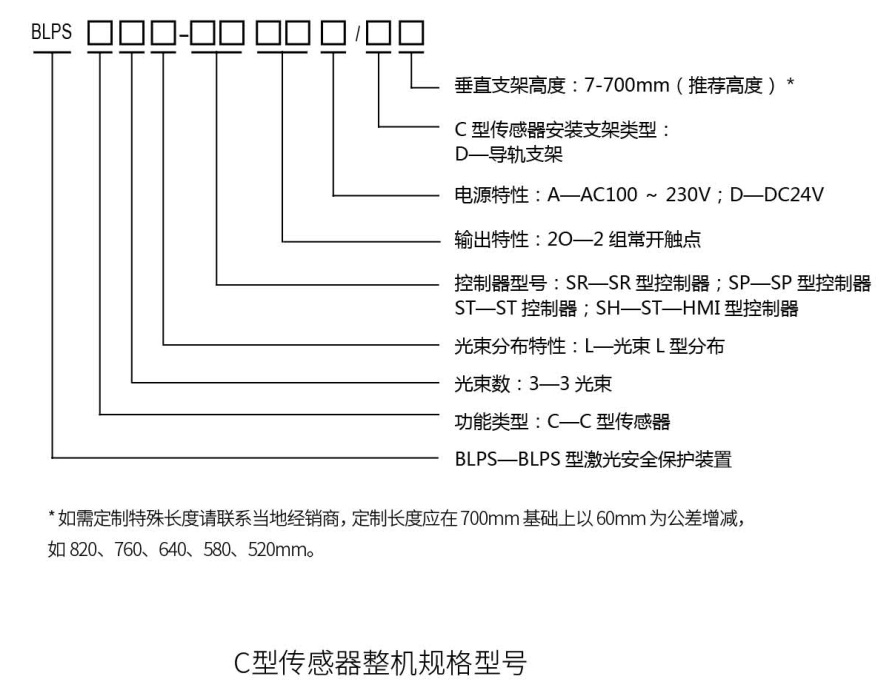

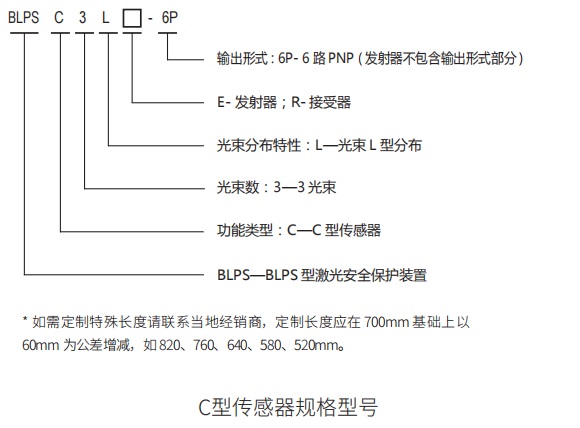

整機規格型號
 |
 |
 |

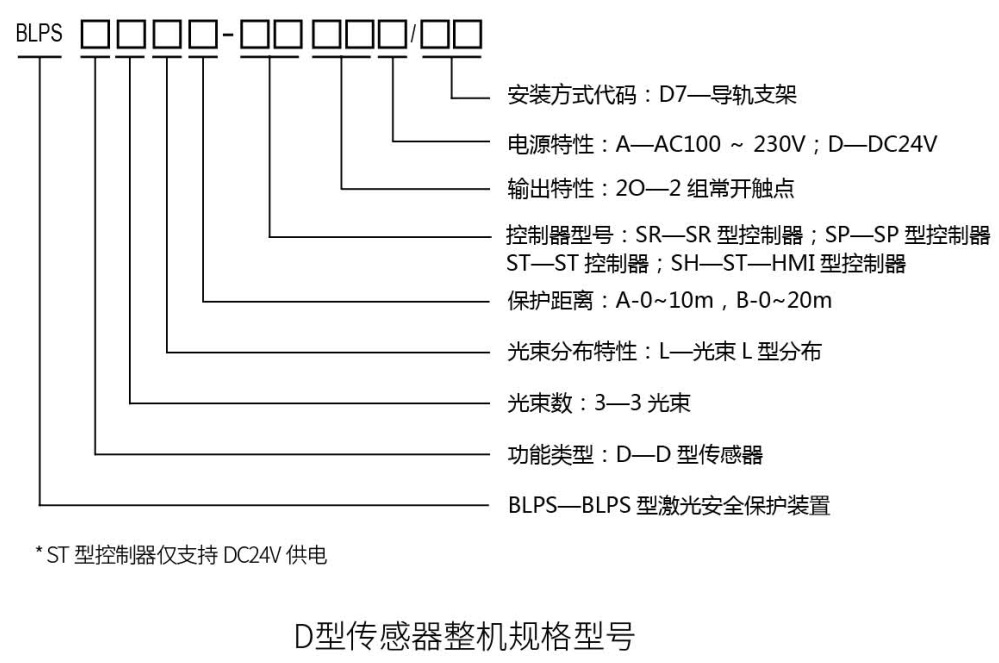

| D型傳感器整機規格型號 |
 |

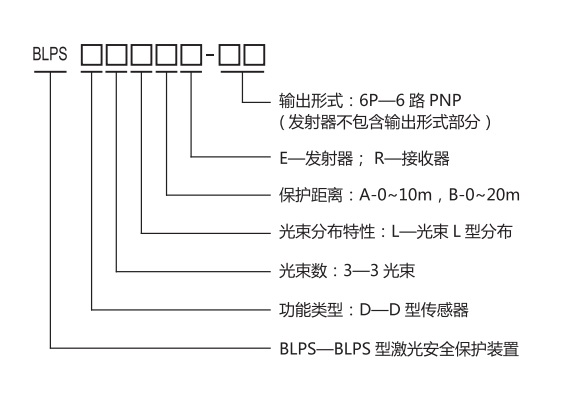

| D型傳感器規格型號 |
 |
 |

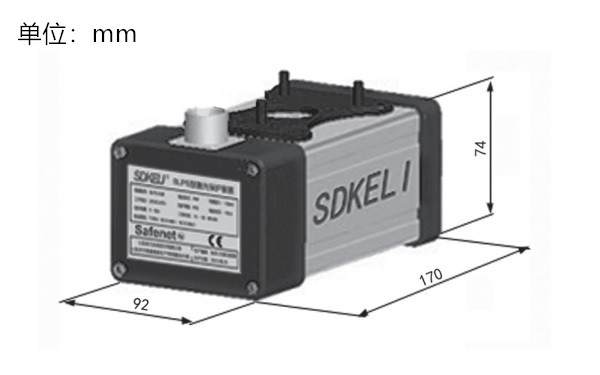

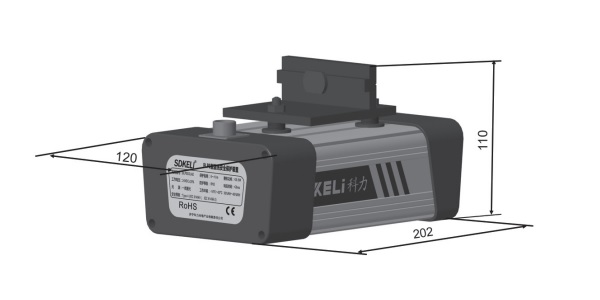

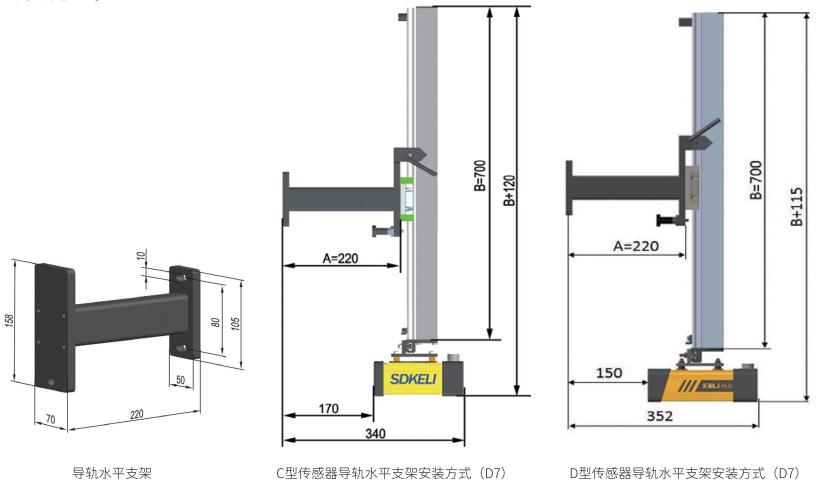

| C型傳感器外觀尺寸 | D型傳感器外觀尺寸 |
 |
